TD SERIES
小口径大容量的对夹式挡板蝶阀。
以优秀的控制性能,满足所有产业的需求。

[铸造产品]

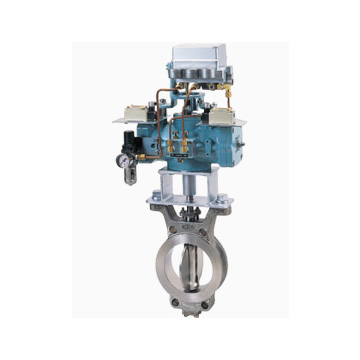

经济型的简单,精巧的对夹式挡板蝶阀。将薄膜式执行器或气缸和定位器组装,做为调节阀使用,从低温到超高温发挥出色的控制性能。
  • 产品详情

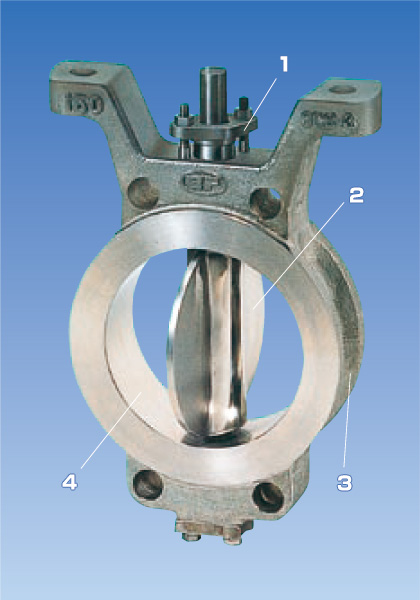

    1. 填料函增紧结构
    2. 大幅度减小阀口径
    阀体形状为流线型,将阀全开时的介质阻力抑制到最小,
    能够达到Globe阀约2倍的CV值。
    3. 因阀体间距小,使整体更轻量精小。
    4. 阀体与阀板之间的间隙
    虽然式挡板阀,却有低泄漏结构(额定Cv值的0.5~2%)。
    稳定的控制可以搭载精小的执行机构。

    高温用填料函构造
    (251~350℃)
    超高温用填料函构造
    (351~800℃)
    · 高温用阀的填料函根据温度不同,结构有区别。(参考左图)
    · 高温、超高温考虑阀杆的延伸,采用上下填料函方式。
    · 超高温用还设置了填料箱,安装了填料。
    · 无论哪一种,都是从长年的实际业绩中产生的,由于热影响而防止填料函部的外部泄漏的
    完全密封结构。
    【标准规格】

    制作口径

    80A ~ 1000A

    使用压力

    MAX 1MPa

    使用温度

     MAX 800℃

    适用法兰

    JIS, ANSI

    【标准材质】

    阀      体

    SCPH, SCS13, SCS14, SCS16

    阀      板

    SCPH, SCS13, SCS14, SCS16

    阀      杆

    SUS304, SUS403, SUS316, SUS316L

    【标准测试压力(水压)】

    阀体外壳

    最高使用压力×1.5倍
