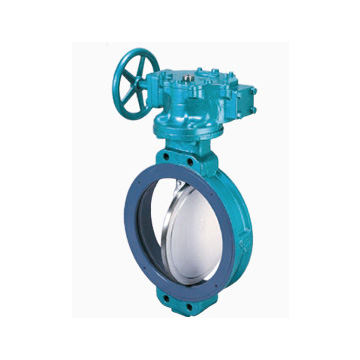

G SERIES

船舶用阀门的基本类型。作为密封性和操作性优秀的小型轻量蝶阀，采用双重偏心构造消除了阀座局部磨损，实现了长寿命。

[铸造产品]
船舶用阀门的基本型，沿袭以往产品的特征，实现了更加小型轻量化、密闭性和操作性的提高。最高使用压力可以使用到1.6MPa，也可以作为一般产业使用。获得了罗伊德、ABS、NK等各种船级的型号认定。

产品详情

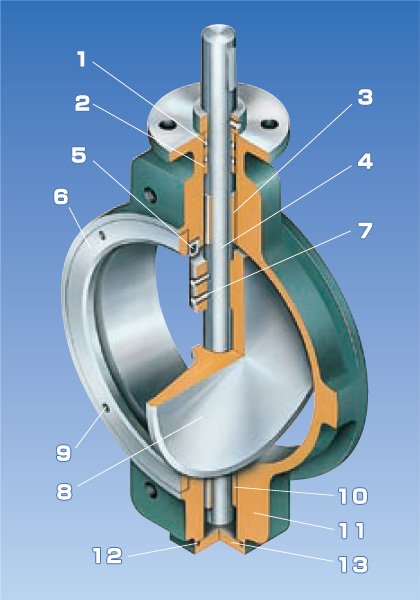

1. 填料
2. 推力块
3. 上部轴承
4. 阀杆
5. 阀座
6. 阀座固定压板
7. 阀板固定销
8. 阀板
9. 阀座固定压板螺母
10. 下部轴承
11. 阀体
12. 底盖垫片
13. 底盖

【标准规格】

　G (对夹形式)

制作口径	80A ~ 1000A
使用压力	MAX 1.0MPa
适用法兰	JIS
阀体材质	FC, SCPH2, SCS13, SCS14, SCS16
阀板材质	SCPH2, SCS13, SCS14, SCS16
阀杆材质	SUS403, SUS431, SUS304, SUS316

　G16 (对夹形式)

制作口径	80A ~ 1000A
使用压力	MAX 1.6MPa
适用法兰	JIS
阀体材质	FC, SCPH2, SCS13, SCS14, SCS16
阀板材质	SCPH2, SCS13, SCS14, SCS16
阀杆材质	SUS403, SUS431, SUS304, SUS316

【标准测试压力（水压）】

阀体外壳	1.5MPa (G), 2.4MPa (G16)
阀座	1.1MPa (G), 1.76MPa (G16)

【阀座材质】

NBR	-10 ~ +80℃
EPDM	-10 ~ +120℃
VITON	-10 ~ +150℃
PTFE	-20 ~ +180℃
METAL	-20 ~ +200℃
