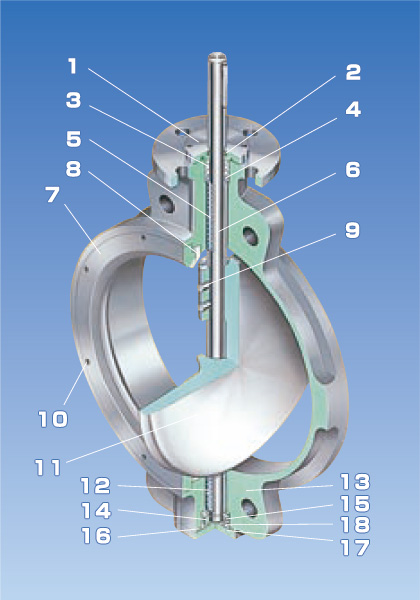

1. 填料函导向
2. O形圈
3. 填料
4. 适配器
5. 上部轴承
6. 阀杆
7. 阀座固定压板
8. 阀座
9. 阀体固定销
10. 阀座固定压板螺母
11. 阀板
12. 下部轴承
13. 阀体
14. 推力块
15. 推力块固定销
16. 底盖垫片
17. 推力轴 |
|
|
|
 |
· 橡胶阀座
是与内部放入芯金
的压板一体结构 |
|
 |
· 聚四氟乙烯阀座
适用多种介质，特别是腐蚀
性介质，具有和好的密封性。 |
|
 |
· 金属阀座
采用渗氮硬化不锈钢制成。高温和特殊流体的理想选择。 |
|
|
|
制作口径
|
350A ~ 1000A
|
|
使用压力
|
0.5MPa (350A~600A)
0.3MPa (650A~1000A)
|
|
使用温度
|
-20 ~ +200℃
|
|
适用法兰
|
JIS, ANSI, DIN, AS, BS
|
|
|
阀 体
|
FC200, FCD450, SCS13, SCS14, SCS16
|
|
阀 板
|
FC200, FCD450, SCS13, SCS14, SCS16
|
|
阀 杆
|
SUS403, SUS304, SUS316, SUS316L
|
※ 阀体 · 阀板 · 阀杆的材质可以自由组合。
|
|
|
|
NBR
|
-20 ~ +80℃
|
|
EPDM
|
-10 ~ +120℃
|
|
VITON
|
-10 ~ +150℃
|
| PTFE |
-20 ~ +180℃
|
|
METAL
|
-20 ~ +200℃
|
|
