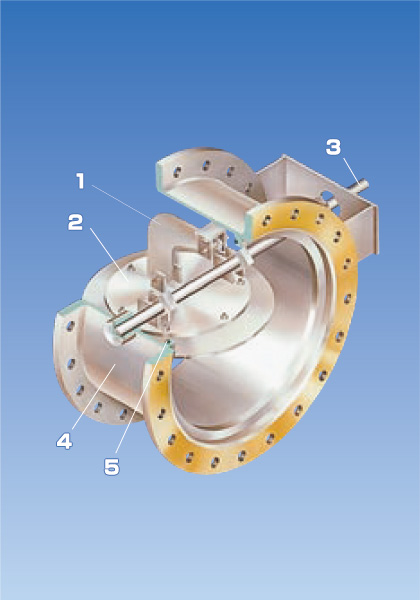

1. 导向杆
2. 阀板
3. 阀杆
4. 阀体
5. 阀座 |
|
|
|
 |

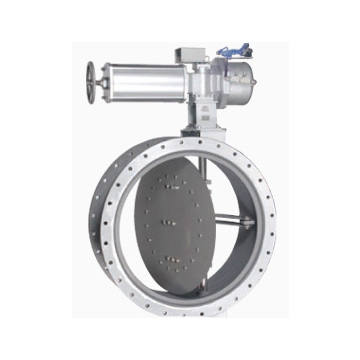

D型气密挡板蝶阀只要将阀棒旋转90°，就可以通过连杆机构的作用，使阀同时进行旋转和滑动。 |
|
 |
· 无石棉阀座 |
|
 |
· 橡胶，聚四氟
乙烯阀座 |
|
 |
· 金属阀座 |
|
|
|
制作口径
|
300A ~ 3000A (也可制作角形)
|
|
使用压力
|
MAX 0.05MPa
|
|
使用温度
|
MAX 600℃
|
|
连接形状
|
JIS, ANSI, 特殊
|
|
|
阀 体
|
SS400, SUS304, SUS316, SUS316L
|
|
阀 板
|
SS400, SUS304, SUS316, SUS316L
|
|
阀 杆
|
SUS403, SUS304, SUS316, SUS316L
|
|
|
阀体外壳
|
最高使用压力×1.5倍
|
|
阀 座
|
最高使用压力×1.5倍
|
|
|
NBR
|
MAX 80℃
|
| EPDM |
MAX 120℃
|
| VITON |
MAX 150℃
|
| PTFE |
MAX 200℃
|
| NON A |
MAX 600℃
|
| METAL |
MAX 600℃
|
|
